“微模塊動環系統” 是指應用于 數據中心微模塊 內部的 動力環境監控系統。它是傳統數據中心動環監控系統在模塊化、高密度數據中心場景下的精細化、獨立化演進，專門服務于單個或多個并行的微模塊單元。

核心概念解析
微模塊：
現代數據中心的一種建設和部署方式，將一個完整的數據中心按功能（如IT機柜、配電、制冷、布線等）分解成獨立的、標準化的、工廠預制的模塊單元。
一個微模塊通常包含：若干IT機柜（含服務器、網絡設備）、封閉的冷/熱通道、列間空調或頂置空調、機柜級或模塊級配電單元、綜合布線系統等。
具有快速部署、靈活擴展、高能效（PUE低） 等優點。

動環系統：
核心功能是監控保障數據中心運行所必需的動力設施（如供配電、UPS、蓄電池、發電機）和物理環境（如溫濕度、漏水、空調運行狀態）。
目標是確保IT設備在安全、穩定、適宜的環境中持續運行。

微模塊動環系統的核心特點
精細化監控：
機柜級粒度： 監控深入到每個機柜的進/出風口溫度、柜內溫濕度、機柜PDU電流/電壓/功率/電量、甚至單個電源插座狀態。
通道級監控： 重點監控冷/熱通道的溫度、濕度、壓差，確保冷熱隔離有效性。
空調精準監控： 監控列間空調/頂置空調的運行狀態（啟停、模式、設定值）、送/回風溫度、壓縮機/風機狀態、告警信息等，并與通道環境聯動。

模塊化獨立部署：
系統設計為服務于單個微模塊單元，具備獨立的傳感器、數據采集器（如智能網關）和本地監控管理界面（如觸摸屏）。
可以獨立運行，監控本模塊內的所有動環參數。
也支持將數據上傳至更高級別的數據中心基礎設施管理系統。
與微模塊基礎設施深度集成：
傳感器、執行器、網關等設備在工廠預制階段就集成到微模塊框架、機柜、空調內部，布線更規范、美觀、可靠。

監控邏輯與微模塊的設計（如冷熱通道封閉、行級制冷）緊密結合，實現更精準的環境控制和能效管理。

高度關注能效：
通過精確測量IT負載功率、空調功耗、PUE值（模塊級），為優化制冷策略、降低能耗提供實時數據支撐。
是實現“綠色數據中心”目標的關鍵技術手段之一。

快速部署與維護：

作為微模塊的一部分，在工廠完成大部分安裝調試，現場只需簡單連接和配置即可投入使用。
模塊化設計使得故障定位和部件更換更快捷。

主要監控對象與功能
動力監控：
機柜PDU： 輸入/輸出電流、電壓、功率、電量、功率因數、開關狀態、支路電流、溫濕度（部分智能PDU）、遠程開關控制。
母線槽/小母線： 插接箱電流、電壓、功率、電量、開關狀態、溫升（可選）。
蓄電池組（模塊內或集中）： 單體內阻、電壓、溫度（可選）。

環境監控：
溫濕度： 冷通道送風溫度、熱通道回風溫度、機柜進/出風口溫度、機柜內溫濕度、空調送/回風溫度。(高密度點位)
漏水： 空調下方、水管接頭處部署漏液感應繩/點式傳感器。
空調： 運行狀態（開關機、制冷/加熱/除濕模式）、設定溫度/濕度、送/回風溫度、壓縮機狀態、風機狀態、風機轉速（變頻）、告警信息、遠程啟停/模式設定/溫濕度設定。
壓差： 冷熱通道之間壓差（驗證封閉性）。
煙霧： 通道內或機柜內煙霧探測（早期火災預警）。
安防監控（可選增強）：
門禁： 微模塊通道門禁狀態（開門/關門）。
視頻： 微模塊通道內部署攝像頭（通常集成到上層系統）。
紅外/震動： 檢測非法闖入（通常集成到上層系統）。

智能聯動與控制：
空調聯動： 根據通道溫度自動調節空調制冷量（如風機轉速）或啟停備用空調。
告警聯動： 溫濕度超標、漏水、空調故障等告警觸發聲光報警、短信/郵件通知。
容量管理： 監控機柜U位空間、電力容量、制冷余量，為IT設備上架提供依據。

系統組成架構
前端傳感器層： 溫濕度傳感器、漏水傳感器、電流/電壓傳感器、電量?jī)x、煙感、門磁、壓差傳感器等，部署在機柜、通道、空調等關鍵位置。

數據采集層：
智能網關/嵌入式主機： 部署在微模塊內，負責采集本模塊所有傳感器的數據，進行本地處理、存儲、告警判斷，提供本地人機界面（HMI）。
協議轉換器： 用于連接不同接口（如RS485, Modbus）或協議的設備。

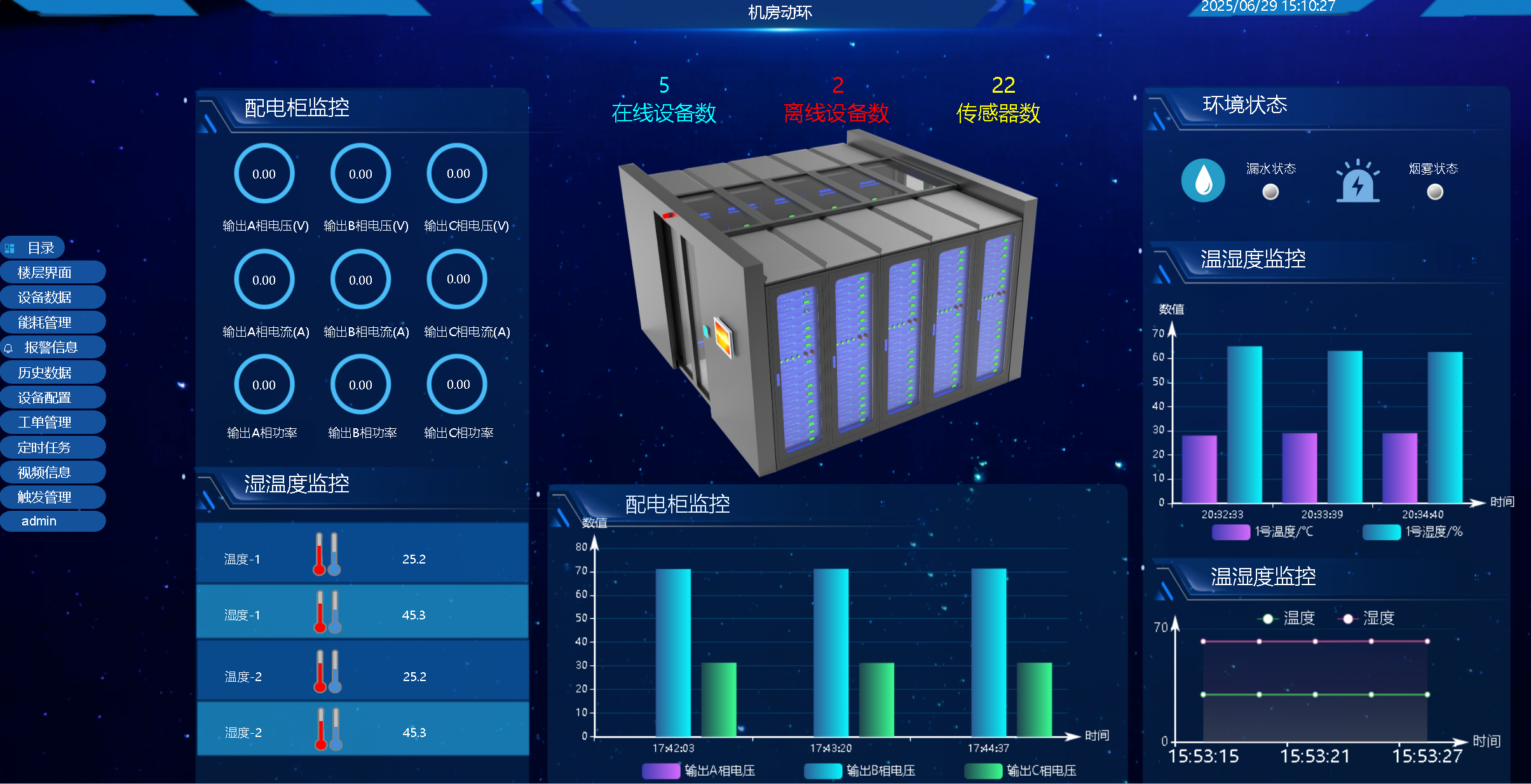

本地監控層： 微模塊自帶的觸摸屏，實時顯示本模塊的動環數據、告警信息，進行簡單的本地配置和操作。
傳輸網絡層： 通常采用工業以太網或總線方式連接網關和傳感器；網關通過以太網上聯至數據中心。
上層管理平臺： 數據中心基礎設施管理系統或獨立的動環監控平臺，匯聚來自各個微模塊的數據，進行集中監控、告警管理、報表分析、跨模塊聯動等。

核心價值
保障IT設備高可用性： 實時監控關鍵參數，預防宕機風險。
提升能效，降低PUE： 精細化監控為優化制冷、降低能耗提供數據基礎。
實現精細化運維： 掌握每個機柜、每個通道的運行狀態，運維更精準高效。
支持快速部署與彈性擴展： 模塊化設計，隨微模塊建設同步完成，新模塊添加即插即用。
降低運維成本： 減少人工巡檢，提高故障發現和處理效率，優化資源利用率。
提升安全性： 早期發現火災、漏水、電力故障等安全隱患。

總結
微模塊動環系統是模塊化數據中心不可或缺的“神經末梢”和“健康衛士”。它突破了傳統機房動環監控的粗放模式，將監控粒度細化到機柜級和通道級，深度融入微模塊的物理結構和運行邏輯中，為高密度、高能效、快速部署的現代數據中心提供了強有力的基礎設施監控保障。它是數據中心實現智能化、精細化管理的關鍵支撐系統之一。
